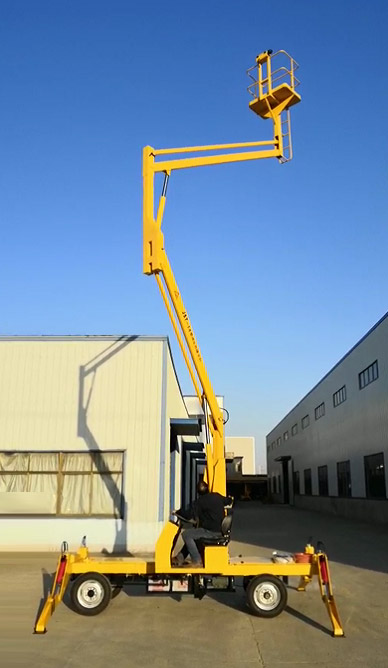

JST系列蓄電池升降平臺配置表
| 名稱 | 規格 | 數量 | 產地 | 品牌 |
| 底盤 | 槽鋼14# 16# | 馬鞍山鋼鐵集團有限公司 | ||
| 臂架 | 方鋼管120×140×5 100×150×5 |
天津鋼管股份有限公司 | ||
| 蓄電池 | 5×12V=60V | 5 | 江蘇榮鑫電源廠 | 榮鑫 |
| 電器按鈕 | LAY12 | 12 | 上海第二機床電器有限公司 | 公信 |
| 后橋 | ST-1030 | 1 | 河南紅星集團 | 紅星 |
| 前橋 | ST-1400 | 1 | 河南紅星集團 | 紅星 |
| 液壓組合閥 | QCBDX15-3D | 1組 | 山東魯加特液壓精密機械有限公司 | 魯加特 |
| 雙向液壓鎖 | X36-03 | 4 | 山東魯加特液壓精密機械有限公司 | 魯加特 |
| 液壓馬達 | BM1-100 | 1 | 鎮江大地液壓件有限公司 | 大地 |
| 旋轉支承 | QWD-400 | 1 | 馬鞍山天恒旋轉支承有限公司 | 天恒 |
| 減速機 | 揚州鵬翔機械有限公司 | 鵬翔 | ||
| 電磁閥 | 4WE-10G | 上海楓毅液壓有限公司 | 楓毅 | |
| 密封件 | 中外合資（上海） | 合資 | ||
| 電機（直流） | 2KW | 2 | 常州直流電機有限公司 | |
| 油泵 | 合肥長源液壓股份有限公司 | 長源 | ||
| 油缸 | 6 | 揚州邦力液壓機械有限公司 | 邦力 | |
| 輪胎 | 500-14 | 4 | 山東東岳輪股集團公司 | 東岳 |
注：可交直流二用，電機380V220V即可
380伏交流電機西門子
220伏電子福建閩東電機
JST系列蓄電池升降平臺技術參數
| 型號 | JST-12 | JST-14 | JST-16 |
| 尺 寸 | |||
| 最大平臺高度 | 10m | 12m | 14 m |
| 最大作業高度 | 12m | 14m | 16 m |
| 最大水平延伸 | 3.2m | 3.6m | 4.5 m |
| 最大跨越高度 | 7m | 8m | 9 m |
| A長度 | 3800 | 4700 | 5800 |
| B寬度 | 1900 | 1900 | 2600 |
| C高度 | 2800 | 2900 | 3000 |
| D軸距 | 2600 | 2700 | 2700 |
| 離地間隙 | 0.2m | 0.2m | 0.2m |
| 平臺尺寸 | 1100*700*980 | 1100*700*980 | 1100*700*980 |
| 性 能 | |||
| 平臺最多容納人數 | 2人 | 2人 | 2人 |
| 平臺承載能力 | 200kg | 200kg | 200kg |
| 支腿形式 | 蛙式 | 蛙式 | 蛙式 |
| 轉臺回轉 | 360度 | 360度 | 360度 |
| 平臺回轉 | - | - | - |
| 行駛速度 | 0-30km/h | 0-30km/h | 0-30km/h |
| 制動 | 機械 | 機械 | 機械 |
| 爬坡能力 | |||
| 輪胎規格/類型 | 500-14充氣 | 500-14充氣 | 500-14充氣 |
| 動 力 | |||
| 動力源 | 蓄電池 | 蓄電池 | 蓄電池 |
| 驅動形式 | 電機行駛 | 電機行駛 | 電機行駛 |
| 燃料箱容積 | - | - | - |
| 動力規格 | 120Ah 12V*5 | 120Ah 12V*5 | 120Ah 12V*5 |
| 功率 | 2KW | 2KW | 2KW |
| 重 量 | |||
| 整機重量 | 1800 | 1900 | 2000 |
